钢标样标准品/34C_混标_基质类_标准物质_萘析商城

图片仅供参考，具体产品以实物为准！

钢标样标准品/34C

34C

~~{{goodObj.price > 0 ? '￥' + goodObj.price : '咨询'}}~~

￥{{goodObj.sell_price || 0}} 咨询

34C

VHG

见详情

猜您喜欢

钢标样标准品/34C介绍：

英国LGC标准品在中国的公司，LGC提供世界上各种型号的钢标样，每一种标样都带有证书，我们将竭诚为您提供最全面的标样信息。

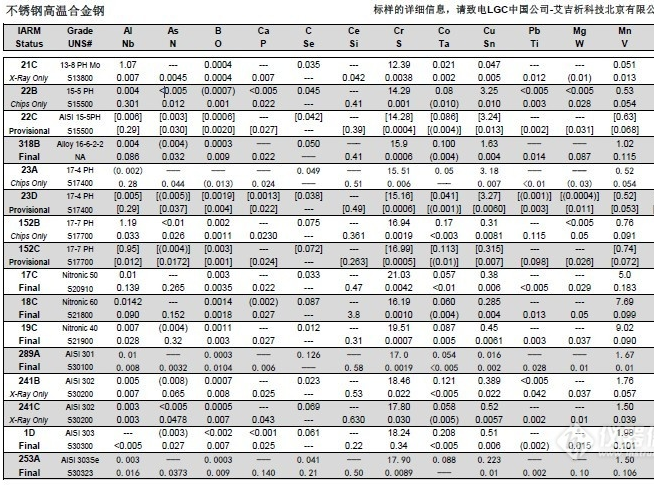

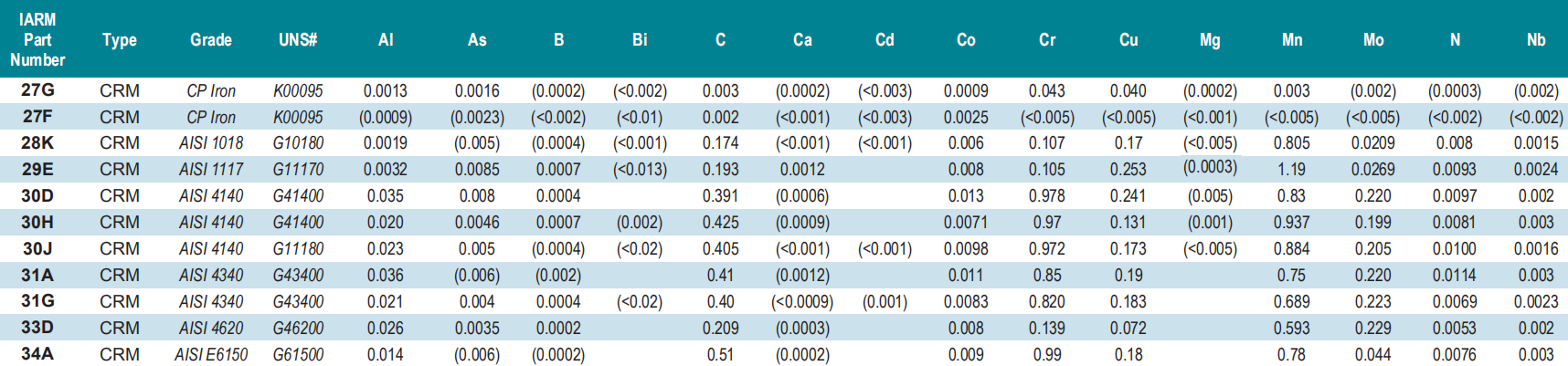

主要推介钢标样如下：

常用钢标样种类: 包括SUS控样,质控样,和各个系类的钢套标,包括碳钢，中低合金钢，高合金钢，各类不锈钢，特殊高温合金钢等等

更多产品信息请咨询

以上信息仅供参考，请以实物批次为准！

本公司销售的所有产品仅供实验科研使用，不用于人体及临床诊断。

GB/T 223.68-2020 钢铁及合金碳含量的测定

标准名称及标准号	GB/T 223.68-2020《钢铁及合金碳含量的测定管式炉内燃烧后气体容量法》
适用范围	适用于钢铁及合金中质量分数0.10%～2.00%的碳含量测定，涵盖碳钢、合金钢、铸铁等材料类型
核心检测方法	管式炉高温燃烧-气体容量法：样品在1200-1350℃氧气流中燃烧，碳转化为CO₂，用氢氧化钾溶液吸收后测量气体体积减少量
检出限与定量限	方法检出限(MDL)：0.015%（质量分数）定量限(LOQ)：0.050%（质量分数）
质控样品要求	1. 每批次至少插入2个钢标样（如GSB 03-2067-2007 34C） 2. 标样碳含量需覆盖待测样品范围 3. 相对标准偏差(RSD)应≤3%
关键实验步骤	1. 称取0.5000g试样（粒度≤0.125mm） 2. 设置管式炉升温至1250±50℃ 3. 通氧燃烧（氧气流量1.5L/min） 4. 气体吸收时间≥5分钟 5. 温度校正：测定时记录气压和温度
特别说明	1. 硫含量＞0.01%时需用二氧化锰除硫 2. 高合金钢需添加助熔剂（纯铁+锡粒） 3. 每50次测定后需更换燃烧管

GB/T 223.63-2022 钢铁及合金锰含量的测定

标准名称及标准号	GB/T 223.63-2022《钢铁及合金锰含量的测定高碘酸钠（钾）分光光度法》
适用范围	适用于质量分数0.010%～2.50%锰含量的测定，包括非合金钢、低合金钢、不锈钢等材料
核心检测方法	氧化分光光度法：在硫酸-磷酸介质中，用高碘酸盐将锰氧化成紫红色高锰酸，于波长530nm处测量吸光度
检出限与定量限	方法检出限(MDL)：0.003%（质量分数）定量限(LOQ)：0.010%（质量分数）
质控样品要求	1. 每批次需测定有证标准物质（如34C钢标样） 2. 质控样回收率应在95%～105% 3. 校准曲线r²≥0.999
关键实验步骤	1. 称取0.2000g试样用酸溶解 2. 加入10mL混酸（硫酸+磷酸=1+1） 3. 煮沸后加0.3g高碘酸钾氧化 4. 水浴显色15分钟 5. 冷却后定容至100mL比色管
特别说明	1. 铬含量＞2%时需用亚硝酸钠褪色校正 2. 显色液需在2小时内完成测定 3. 高硅样品需加氢氟酸处理

GB/T 223.23-2008 钢铁及合金镍含量的测定

标准名称及标准号	GB/T 223.23-2008《钢铁及合金镍含量的测定丁二酮肟分光光度法》
适用范围	适用于质量分数0.030%～2.00%镍的测定，特别适用于不锈钢、耐热钢等含镍合金钢
核心检测方法	丁二酮肟显色法：在碱性介质中，镍与丁二酮肟生成红色络合物，用三氯甲烷萃取后于波长530nm处测量吸光度
检出限与定量限	方法检出限(MDL)：0.005%（质量分数）定量限(LOQ)：0.020%（质量分数）
质控样品要求	1. 每10个样品插入1个34C钢标样 2. 平行样相对偏差≤8% 3. 空白值需≤0.002吸光度
关键实验步骤	1. 用王水溶解0.5000g试样 2. 加柠檬酸铵掩蔽铁 3. 加10g/L丁二酮肟乙醇溶液5mL 4. 氨水调pH8.5-9.0 5. 三氯甲烷萃取2分钟
特别说明	1. 铜含量＞0.5%需加EDTA掩蔽 2. 萃取后有机相应在30分钟内测定 3. 钴含量高时需增加显色剂用量

以上信息仅供参考，请以相应标准的原文为准！
