SUS样标标准品/220G_混标_基质类_标准物质_萘析商城

图片仅供参考，具体产品以实物为准！

SUS样标标准品/220G

220G

~~{{goodObj.price > 0 ? '￥' + goodObj.price : '咨询'}}~~

￥{{goodObj.sell_price || 0}} 咨询

220G

VHG

见详情

猜您喜欢

SUS样标标准品/220G介绍：

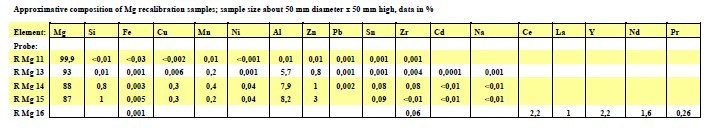

直读光谱仪一般随机带有4到7个不同基体的完全标准化标样。光谱仪的操作中，完全标准化一般一个月做一次，类标标准化一般在实际应用中每个班次做一次。我们经营各种基体的类型标准化光谱标样，包含铁基RN,RE,RH系列，铝基RA，锌基RZN，镁基RMg，铅基RPb，钛基RTi等样品

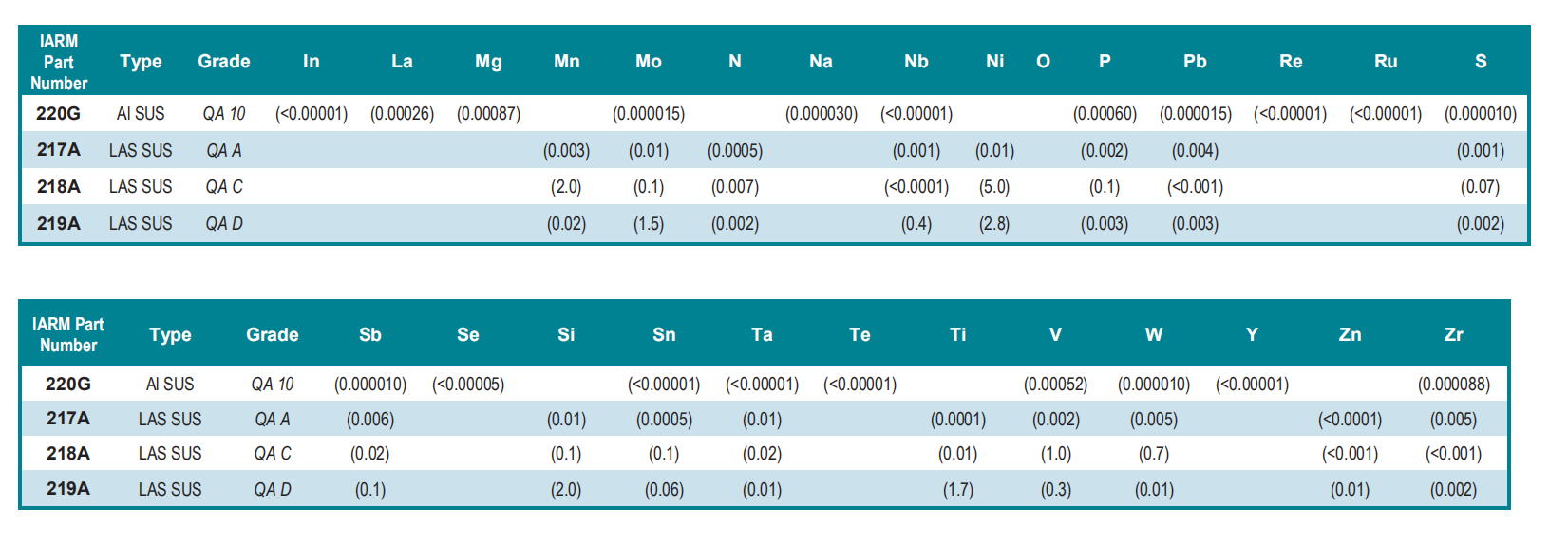

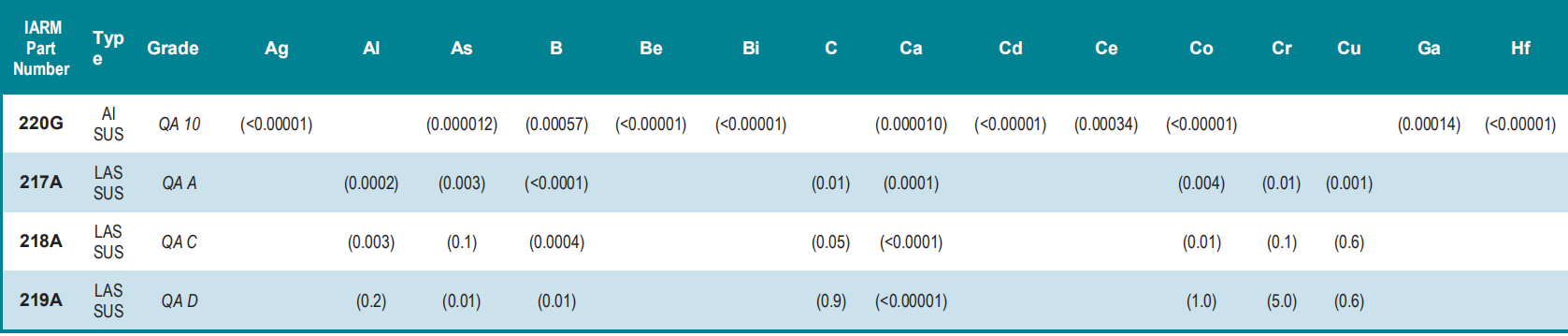

部分SUS样成分含量如下更多产品咨询

以上信息仅供参考，请以实物批次为准！

本公司销售的所有产品仅供实验科研使用，不用于人体及临床诊断。

不锈钢多元素含量的测定火花放电原子发射光谱法

标准名称及标准号	GB/T 11170-2008 不锈钢多元素含量的测定火花放电原子发射光谱法
适用范围	适用于不锈钢中碳、硅、锰、磷、硫、铬、镍等18种元素的定量分析，元素含量范围覆盖0.001%~5.00%
核心检测方法	火花放电原子发射光谱法：通过高压电场使样品表面产生等离子体，测量特征谱线强度确定元素含量
检出限与定量限	碳：检出限0.0008%，定量限0.0025% 硫：检出限0.0005%，定量限0.0015% 铬：检出限0.003%，定量限0.010%
质控样品要求	1. 需使用有证标准物质(SUS样标) 2. 待测样品与校正标样需相同热处理状态 3. 样品表面粗糙度Ra≤3.2μm
关键实验步骤	1. 样品表面研磨处理 2. 光谱仪预燃时间≥15秒 3. 积分时间设定为5-10秒 4. 氩气纯度≥99.999% 5. 每10个样品插入质控样验证
特别说明	含铅、硒等易挥发元素时需采用特殊激发条件；样品厚度需≥6mm避免热变形影响

钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法

标准名称及标准号	GB/T 20123-2006 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法
适用范围	不锈钢中碳(0.001%~4.3%)和硫(0.0005%~0.33%)的高精度测定，尤其适用于超低碳不锈钢分析
核心检测方法	高频感应燃烧-红外吸收法：样品在氧气流中高温燃烧，CO₂和SO₂气体通过红外检测器定量
检出限与定量限	碳：检出限0.0003%，定量限0.0008% 硫：检出限0.0002%，定量限0.0005%
质控样品要求	1. 使用基体匹配的碳硫标准物质 2. 样品粒度≤5mm³ 3. 需进行空白校正（瓷坩埚预先煅烧）
关键实验步骤	1. 称样量0.20±0.01g 2. 助熔剂（钨锡混合）添加量1.5g 3. 氧气流量控制3.0L/min 4. 燃烧温度≥1450℃ 5. 分析时间设置120秒
特别说明	含氮量＞0.05%时需增加脱氮剂；高铬样品需延长吹扫时间防止管道吸附

GB/T 223.11-2008 钢铁及合金铬含量的测定可视滴定法

标准名称及标准号	GB/T 223.11-2008 钢铁及合金铬含量的测定可视滴定法
适用范围	不锈钢中高含量铬(0.10%~35.00%)的仲裁分析法，适用于各类不锈钢及合金材料
核心检测方法	过硫酸铵氧化-硫酸亚铁铵滴定法：铬氧化为六价后，用亚铁标准溶液滴定至终点变色
检出限与定量限	铬：检出限0.05%，定量限0.10% 相对标准偏差≤0.5%（含量＞10%时）
质控样品要求	1. 需同步测定标准物质验证 2. 样品需完全溶解（无残渣） 3. 平行样品数量≥2个
关键实验步骤	1. 硫磷混酸溶解样品 2. 过硫酸铵氧化控制煮沸时间≥5分钟 3. 苯基代邻氨基苯甲酸指示剂添加量0.5mL 4. 室温滴定（20-30℃） 5. 终点判定（亮绿色→紫红色）
特别说明	含钒样品需校正钒干扰；高碳样品需增加除碳步骤；滴定速度控制在5-6mL/min

以上信息仅供参考，请以相应标准的原文为准！
